Naše doporučení pro zadávání výroby

Technologické parametry zadávací dokumentace a dat



Abychom mohli Vaši zakázku kvalitně a co nejrychleji zhotovit, je zapotřebí dodržet následující požadavky:

Výroba DPS a její zadávací dokumentace ke stažení zde.



Rozsah celkových vnějších rozměrů desky (přířezu):

Šířka

50 – 350 mm

Délka

50 – 450 mm

Tloušťka

0,4 – 2,6 mm (možnost osazení slabších desek je nutno konzultovat)



Přířezem chápeme matrici X x Y jednotlivých motivů desek, která je zpravidla ohraničena technologickým okolím.

U DPS je nutné, aby jejich podélné hrany byly rovnoběžné a v jedné vyráběné sérii byla tolerance šířky maximálně 0,5mm! Jinak se zvyšuje riziko poškození desky (přířezu) během výroby, případně zdržení výroby.

Pokud jde o tuhost, resp. průhyb desky, doporučujeme zvláště u problematických desek (slabé desky, úzké můstky na přířezu, příliš hluboko frézované drážky, teflonové desky apod.) konzultaci pro každý konkrétní případ.

Minimální vzdálenost hrany pájecí plošky od okraje jednostranné DPS jsou 3 mm. U oboustranné DPS je potřebný okraj 10mm. Jsou-li pájecí plošky blíže k okraji DPS, musí mít deska technologický okraj. Pokud tomu tak není, je nezbytné součástky na okraji desky osazovat dodatečně, čímž dochází ke zdržení a navýšení ceny u takto osazené desky.



Technologické otvory:

Pro uchycení DPS (jednotlivé desky nebo přířezu) v osazovacím automatu je vhodné, aby technologické okolí (deska) mělo/a optimálně 5 mm (možno 4 – 8 mm) od svého spodního okraje dva otvory o průměru 3 mm (po dohodě možno 2 – 4 mm - viz obrázek níže). Pro oboustrannou desku je vhodné přidat uchycovací body z obou stran. Pokud tomu tak není, zvyšuje se riziko nepřesného osazení.






Technologické značky:

Pro přesné zaměření DPS před tiskem, resp. před osazováním, je vhodné, aby deska byla opatřena alespoň dvěma zaměřovacími značkami. Mohou to být např. kruhové plošky o průměru cca 1 - 2 mm umístěné na desce úhlopříčně (nesymetricky) a co nejdále od sebe, s povrchem stejným jako povrch pájecích plošek (nezakryté nepájivou maskou). Tyto značky musí být umístěny nejméně 5 mm od podélného okraje desky (viz obrázek níže). Jiný než kruhový tvar zaměřovacích plošek je třeba předem konzultovat. Je nutné, aby v okruhu alespoň 3 mm kolem zaměřovacího bodu nebyly na desce žádné pájecí plošky, potisky apod. Pokud značky na desce (přířezu) nejsou nebo jsou nekvalitní, zvyšuje se riziko nepřesného osazení zaměření/osazení desky.




Pájení vlnou:
Při požadavku na pájení vlnou je vhodné nedělat desky (přířezy) – zejména méně tuhé – příliš široké, aby nedocházelo k jejich prohnutí při průchodu vlnou. Návrh desky by měl počítat s možností jejího pájení vlnou, vývodové součástky s velkým množstvím pinů (např. konektory) by měli být srovnané jedním směrem, s předpokládaným pohybem desky ve vlně (podélně s delší stranou přířezu, desky) aby se zamezilo tvorbě zkratů po průchodu vlnou)



Součástky:
Po předchozí konzultaci Vám nabízíme možnost použít běžné součástky z našeho skladu. Ostatní součástky můžete dodat sami, nebo můžeme jejich dodání zajistit u našich dodavatelů. Pokud budete součástky dodávat sami, je nutno dodržet následující pravidla:

Při nedodržení těchto pravidel může dojít k větší spotřebě součástek, k nekvalitnímu osazení nebo špatnému zapájení součástek.



Výrobní dokumentace:
Vámi dodaná dokumentace musí obsahovat:

V případě nekvalitní dokumentace může dojít k chybám při zhotovení zakázky, příp. k jejímu zbytečnému zdržení. Dodaná dokumentace může navíc obsahovat souřadnice součástek, úhly natočení a další doplňující nebo upřesňující údaje. Pokud tyto údaje nejsou k dispozici, plošné spoje a jejich výroba je možná, ale prodraží se o čas potřebný k vytvoření těchto dat.



Šablony pro tisk:
Tisk pájecí pasty nebo lepidla pro SMD můžeme provádět buď na automatu DEK nebo na ručním zařízení UNIPRINT. Výhodou nanášení pasty na automatu DEK je vetší plocha a přesnost (jemnost) nanášení pasty. Ruční mazací zařízení UNIPRINT je vhodné pro vzorkovou výrobu a menší série. Na obrázcích je maximální oblast tisku SMD plošek (nezaměňujte s rozměry desky, přířezu, ty mohou být větší)



Šablona pro DEK (ver. 1)




Šablona pro DEK (ver. 2)




Šablona pro DEK by měla mít na spodní straně dva prolisy (ne otvory!!) nejlépe kruhového tvaru s průměrem shodným s průměrem zaměřovacích plošek na desce na pozicích odpovídajícících zaměřovacím bodům na desce. Nemá-li šablona tyto prolisy, může dojít k nepřesnému tisku, příp. k prodloužení doby tisku.

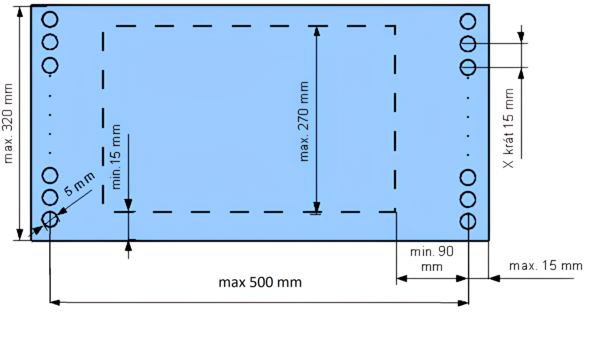

Šablona pro UNIPRINT



Maximální rozteč uchycovacíxh otvorů prům. 5 mm je 500 mm!

Maximální šířka stěrky je 220 mm.

Minimální vzdálenost motivu od uchycovacích děr 5 mm je 90 mm.



Tloušťka šablony, příp. způsob výroby šablony plošných spojů, se volí především podle typu osazovaných součástek.

Doporučujeme konzultovat s námi tloušťku šablony před její výrobou.
